Знакомимся с компьютером: ч.7 Видеокарта

Видеокарта: что, зачем и как

Заключительная часть серии статей о начинке любого ПК, в которых мы рассказываем основу основ о базовых комплектующих любого компьютера. На сладенькое решили оставить видеокарту. Сегодня мы поговорим о самом популярном компоненте любого компьютера.

Видеокарта необходима компьютеру не только для вывода изображения на монитор. Она еще отвечает за обработку графики. Особенно это актуально при использования компьютера для игр. Хотя в целом видеокарта все же служит для расчета (рендеринга) изображения и вывода его на экран монитора. Другими словами, видеоадаптер формирует все, что вы видите на своем мониторе. Это его основные функции, но помимо этого сейчас есть тенденция использовать его большие вычислительные возможности в задачах не связанных напрямую с формированием и выводом изображения на дисплей (интересно почему GTX 1080 стоит 50к? Привет майнерам).

Интегрированые и дискретные видеокарты

Все видеокарты можно разделить на две большие группы: интегрированные и дискретные. Интегрированные видеокарты – это адаптеры, встроенные в материнскую плату/центральный процессор. Наличие интегрированного видеоадаптера уменьшает стоимость и энергопотребление компьютера. Но надо понимать, что такие видеокарты имеют ограниченную производительность, которая выражается в отсутствии собственной видеопамяти и использовании вместо нее ОЗУ компьютера. Поэтому системники с такими девайсами в основном представлены в нижнем и среднем сегментах рынка компьютерных технологий. Дискретные видеокарты – это уже не то пальто. Это отдельная плата, которая устанавливается в специальный слот на материнской плате. Она имеет в себе все необходимое для полноценной работы. Благодаря этому, она может иметь высокую производительность, позволяющую использовать ее в требовательных 3D-играх и серьезных графических приложениях. Наш сервисный центр оказывает услугу ремонт видеокарты в Перми.

Собственно, общее представление о видеокартах у читателя уже должно сложиться. Теперь перейдем к рассмотрению характеристик.

Характеристики видеокарт

Интерфейс

Он служит для передачи данных между самой видеокартой и центральным процессором. В настоящее время доминирующий интерфейс – PCI-Express. Выглядит он как отдельный слот на материнской плате, как правило синего цвета. Туда вы будете устанавливать вашу RTX 2080 Ti. Когда-нибудь.

Тактовая частота видеопроцессора

Еще одна важная характеристика, от которой напрямую зависит производительность. Измеряется в МГц и ГГц. Нетрудно догадаться, что чем выше тактовая частота, тем быстрее работает видеопроцессор. Разгон видеокарты как раз подразумевает увеличение тактовой частоты графического процессора. Но это влечет за собой повышенное тепловыделение и не все видеокарты способны справляться с такими нагрузками.

Объем видеопамяти

Количество установленной памяти в видеоадаптере и доступной для хранения данных. Измеряется в Гб. На самом деле не все так просто, поскольку есть определенный предел, после которого дальнейшее наращивание объема памяти не приводит к увеличению скорости работы. Объясняется это довольно просто, всегда есть определенный объем данных, требуемый для работы. Он разный в каждый момент времени и зависит от используемых программ и настроек. Когда объем памяти установленный в 3D-ускорителе превышает объем данных требуемых для работы, то дальнейшее увеличения объема видеопамяти не приводит к ускорению работы.

Тип видеопамяти

В современных видеокартах может применяться как DDR так и специально разработанная для использования в видеокартах память типа GDDR. Не будем насиловать вас техническими моментами (не потому что сами не знаем, конечно), а отметим только то, что чем современнее тип памяти, тем быстрее он работает. Ну логично, в этом же и есть смысл прогресса, правда? Самая быстрая на сегодняшний день – GDDR6, но она и самая дорогая, поэтому применяется в видеокартах верхнего ценового сегмента (снова привет Nvidia с RTX 2080 за 96к).

Ширина шины памяти

Ну не в прямом смысле, не в сантиметрах. А в битах. Шина памяти сильно влияет на пропускную способность памяти, ну и как следствие – на общую производительность видеокарты. Ширина шины определяется числом бит данных, которые передаются за один цикл. Ну все как всегда: чем шире шина, тем выше скорость работы. Промежуточные элементы логической цепочки достройте сами.

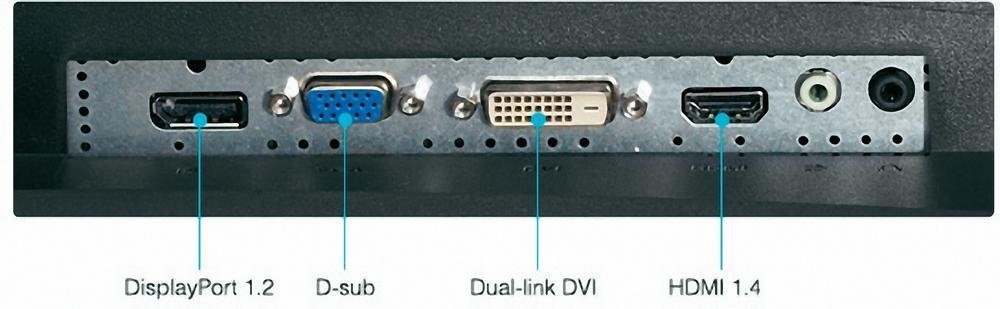

Разъемы

Служат для подключения к видеокарте внешних устройств для вывода на них видеосигнала, таких как мониторы, телевизоры, проекторы.

DVI (Digital Visual Interface)— наиболее распространенный интерфейс, который бывает в трех вариантах: DVI-D (цифровой), DVI-A (аналоговый), DVI-I (комбинированный). В дискретных видеокартах обычно присутствует DVI-I, как наиболее универсальный. Он позволяет с помощью специальных переходников выбирать цифровую или аналоговую форму подключения. Для подключения Full HD мониторов и далее нужно чтобы использовалось двухканальное подключение, DVI Dual-link.

HDMI (High Definition Multimedia Interface)— цифровой интерфейс для передачи по одному кабелю изображения и звука. Получил широкое распространение, в том числе в бытовых электроприборах. Имеет несколько версий различающихся производительностью и функционалом. В ближайшее время ожидается выход интерфейса версии 2.0 с поддержкой разрешения 4К с 60 кадров/с, улучшением 3D-возможностей, в том числе поддержка 25 кадров/с в этом режиме и многие другие улучшения. Если в видеокарте отсутствует выход HDMI, то можно воспользоваться переходником DVI-HDMI.

DisplayPort— еще один цифровой интерфейс для передачи мультимедиа с оригинальным разъемом, является конкурентом HDMI.

D-Sub или VGA— являются аналоговыми разъемами для подключения мониторов, повсеместно распространенными до появления цифровых интерфейсов. Если есть выбор, то лучше использовать цифровое подключение. Если в видеокарте только цифровые выходы, а в мониторе только аналоговые входы, то можно воспользоваться переходниками с цифровых интерфейсов на VGA.

Производитель

Сейчас фактически существует только два крупных производителя дискретных графических процессоров, компании NVIDIA и AMD. Они имеют торговые марки GeForce и Radeon соответственно. Однако сами эти компании не продают готовые видеокарты потребителям, они работают с другими компаниями, которые на базе видеочипов этих компаний выпускают готовые продукты. Так появляются ASUS GeForce … или MSI Radeon … Ну и так далее.

Размеры

Современные высокопроизводительные видеокарты могут иметь большие размеры и просто упереться в жесткие диски в тесном корпусе.

На этом краткий ликбез по характеристикам видеокарты и по ней самой можно завершить. Этой же статьей и завершается цикл материала по комплектации компьютера, но блог будет в дальнейшем регулярно пополняться новым материалом. Следите за обновлениями!
